工业CT设备的外型尺寸发展趋势

工业CT（工业计算机断层扫描）设备的外型尺寸发展趋势主要受应用场景、检测需求和技术进步的影响，呈现出多样化、灵活化和专用化的特点。以下是主要发展方向：

1. 大型化：适应超大工件检测

  - 趋势：针对航空航天、汽车、能源等领域的大型部件（如飞机机翼、风电叶片、整车框架），工业CT向 超大型龙门式或移动式 设计发展。

  - 特点：

  - 扫描舱尺寸可达数米至十米级。

  - 采用高刚度框架和可移动射线源/探测器，支持分段扫描和拼接成像。

  - 挑战：需解决大空间下的机械稳定性、射线防护和图像畸变校正问题。

2. 小型化与模块化：产线集成与现场检测

   - 趋势：为适应工厂自动化或野外作业，设备向 紧凑型、模块化 设计演进。

   - 特点：

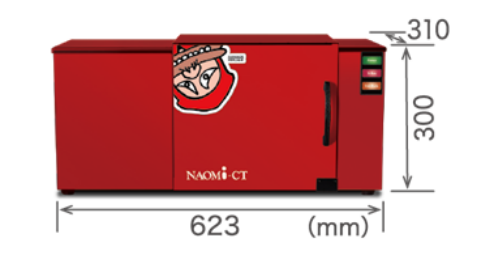

   - 台式CT：尺寸接近大型打印机（如检测电子元件的纳奥米科技的微焦点CT），可嵌入生产线。

   - 便携式CT：采用轻量化射线源和折叠结构（如纳奥米科技的X射线CT系统），支持现场快速部署。

   - 模块化设计：用户可根据需求更换探测器或射线源（如从160kV升级到450kV）。

   - 优势：节省空间，降低安装门槛，适合中小企业和柔性制造。

3. 定制化外形：行业专用设计

   - 趋势：针对特定行业优化外形结构，提升检测效率。

   - 典型案例：

   - 环形CT：用于管道或圆柱形工件（如石油钻杆），扫描时工件固定，射线源-探测器旋转。

    - L形臂CT：结合机械臂灵活运动，适合复杂曲面零件（如涡轮叶片）。

    - 卧式/立式CT：根据工件形状选择（长条形工件多用卧式，重型工件多用立式）。

4. 人机交互优化：安全与便捷性提升

   - 趋势：外型设计更注重操作友好性和安全性。

   - 改进方向：

   - 防护集成化：内置铅屏蔽层或迷宫式通道，减少外部防护结构体积。

   - 透明化设计：采用防辐射玻璃观察窗，搭配AR/VR辅助操作。

   - 自动化装载：集成传送带或机器人上下料系统（如医疗CT的滑环设计被引入工业领域）。

5. 未来潜在形态

   - 可移动CT机器人：搭载AGV或无人机，在工厂或野外自主移动检测。

   - 分布式CT系统：多个微型射线源/探测器网络协同工作，覆盖超大区域。

   - 折叠式CT：通过伸缩结构快速切换扫描范围（类似折叠屏手机理念）。

关键影响因素

  - 技术进步：高亮度微型射线源、轻量化探测器（如CMOS替代传统平板）减小设备体积。

  - 材料革新：碳纤维等复合材料替代金属框架，降低重量并保持刚度。

  - 需求分化：高端制造推动大型化，智能制造和IoT推动小型化。

总结

工业CT的外型尺寸正从“单一固定”向 “两极延伸+场景适配” 发展：

- 极大型：满足重型工业需求；

- 极小型：嵌入智能产线或户外场景；

- 中间形态：通过模块化设计覆盖多数通用场景。

未来，随着柔性电子和新型成像技术的发展，工业CT的外型可能进一步突破传统机械结构的限制，向更灵活、智能的方向演进。
