工业CT自适应三维尺寸测量
一、什么是工业CT自适应三维尺寸测量？
传统三维尺寸测量：通常需要人工在CT重建后的三维模型上手动定义和放置测量特征（如点、线、面、基准），然后进行距离、角度、公差等计算。这种方法效率低，且严重依赖操作员的经验和主观判断。
自适应三维尺寸测量：这是一种智能化、自动化的测量方法。系统基于CAD数模（设计蓝图）和实际扫描得到的三维点云/网格模型，通过自动配准（Alignment）和特征识别，自主地、自适应地完成所有预设尺寸的测量与公差分析。

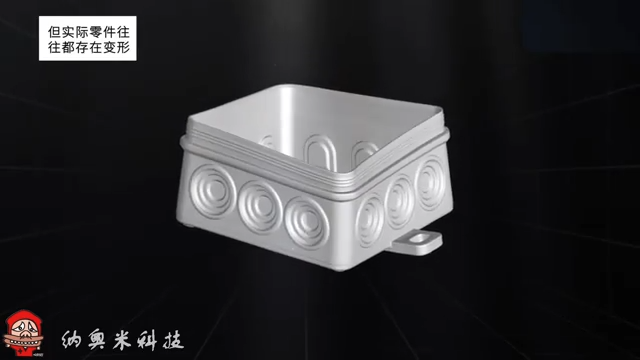

其核心思想是“设计即检测”：将检测规划前置到设计阶段，在实际测量时，系统能自动适应零件的实际摆放状态和微小的制造变形，高效、客观地输出全尺寸报告。
二、技术流程与步骤

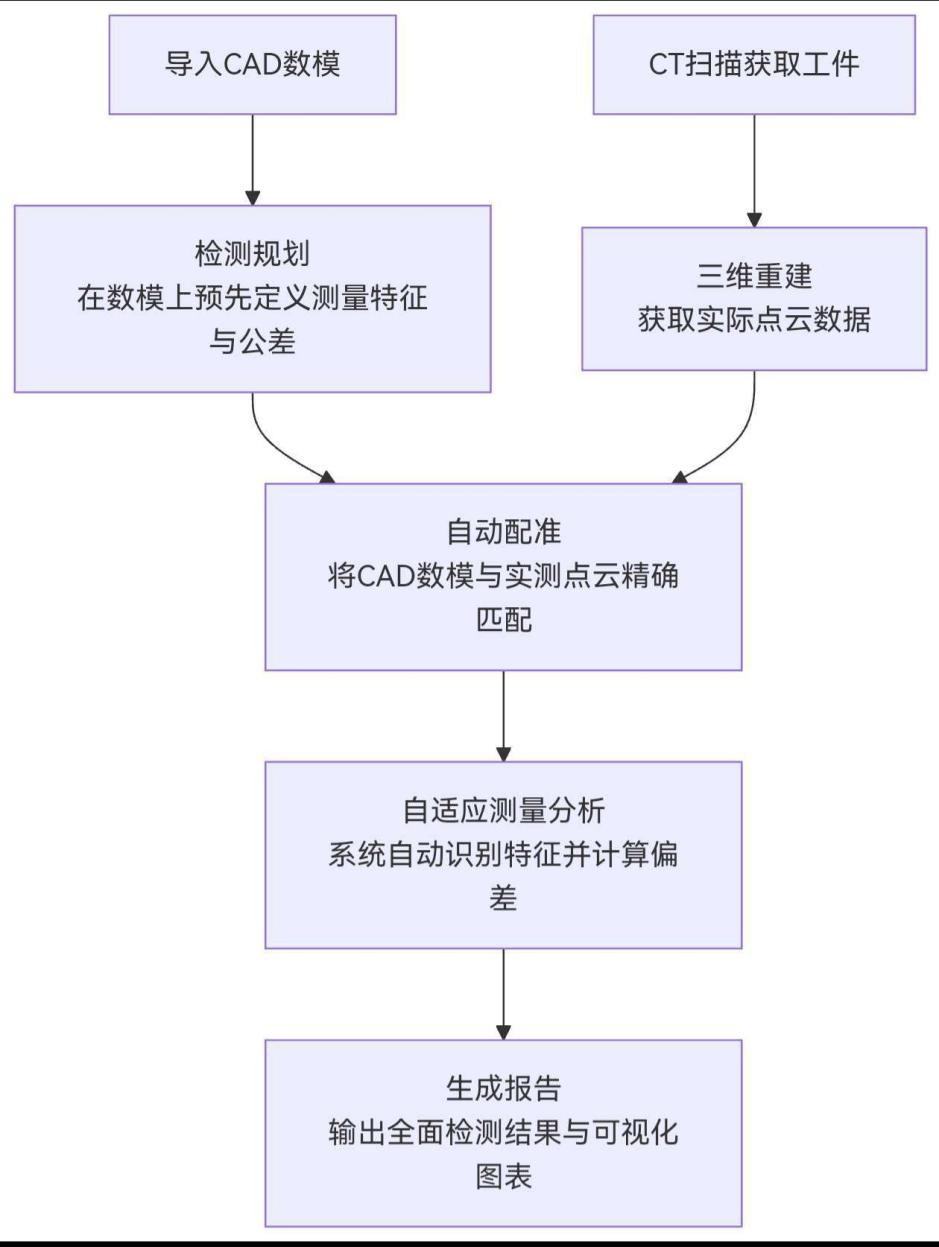

自适应测量是一个闭环的自动化流程，如下图所示：
1. 检测规划（离线编程）：
· 在测量软件中导入工件的CAD数模。
· 工程师直接在CAD模型上定义所有需要测量的特征（如孔位、曲面、轮廓度等）和 GD&T（几何尺寸与公差） 要求。
· 此步骤只需进行一次，即可保存为检测计划模板。
2. 数据获取与重建：
· 将实物工件放入工业CT机中进行扫描，获取二维投影序列。
· 通过重建算法（如FDK）生成工件的三维灰度体积数据（Voxel Data）。
· 通过阈值分割等算法，从体积数据中提取出工件的表面三维点云（Point Cloud）或三角网格模型（STL）。
3. 自动配准（Alignment）：
· 这是“自适应”的关键步骤。系统通过最佳拟合算法（如最小二乘法、ICP迭代最近点算法），自动将CAD数模与实测的点云/网格进行精确匹配。
· 该过程补偿了工件在CT扫描时随意放置带来的位置和姿态偏差，无需昂贵的夹具进行精确定位。
4. 自适应测量与分析：
· 系统根据之前定义好的检测计划，自动将CAD上的测量特征映射到实际点云上。
· 它能够识别实际工件上的对应特征（即使存在轻微变形或缺陷），并自动计算所有尺寸的实际值、标称值、偏差值以及公差带符合性（OK/NG）。
· 例如：之前在CAD上定义了一个孔的直径和位置度，系统会自动在实际数据上找到这个孔，并计算出它的实际直径和位置度偏差。
5. 结果输出与可视化：
· 自动生成全面的检测报告（通常为PDF或HTML格式），包含数据表、偏差色彩图（色谱图）、截面图、GD&T报表等。
· 色谱图可以直观地显示工件各个区域与CAD模型的偏差大小（红色偏正，蓝色偏负）。
三、核心优势
1. 全自动化与高效率：极大减少了人工操作和测量时间，尤其适用于批量检测和全尺寸检测（FAI），将数小时的工作缩短至几分钟。
2. 高精度与客观性：消除了人为操作带来的偶然误差和主观偏见，结果一致且可重复。
3. 应对复杂内部结构：工业CT的独有能力，可以无损测量工件内部尺寸（如夹芯结构的厚度、内部通道的直径、封装元件的距离），这是三坐标（CMM）和光学扫描无法实现的。
4. 强大的数据分析能力：不仅给出单个尺寸结果，还能提供全局的偏差场分析，帮助进行工艺溯源（如发现收缩、变形规律）。
5. 无需精密夹具：自动配准功能降低了对工装夹具的依赖，减少了前期准备成本和时间。
四、技术挑战与注意事项
1. 系统精度保证：工业CT测量的整体精度受多种因素影响（X射线电压电流、探测器分辨率、重建算法、滤波参数、温度等），需要进行严格的计量学验证和不确定性分析。
2. 散射与伪影：金属等高密度材料容易产生散射和光束硬化伪影，影响边缘识别和尺寸精度，需要先进的算法进行校正。
3. 特征识别极限：对于极度复杂的特征或严重缺陷的区域，自动识别算法可能会失效，仍需一定的人工干预。
4. 成本高昂：工业CT设备本身、维护以及相关的专业软件（如Volume Graphics, VGSTUDIO, Zeiss Metrology Suite）都非常昂贵。
5. 专业人才需求：操作和解读CT测量结果需要兼具计量学、材料学和软件操作经验的复合型人才。
五、典型应用场景
· 航空航天：涡轮叶片内部冷却通道的尺寸与壁厚测量、复合材料结构检测、复杂装配体的间隙分析。
· 汽车工业：铝铸件（如电池壳、电机壳）的壁厚分析、塑料管路的内部尺寸测量、电子接插件的装配验证。
· 医疗器件：精密医疗器械（如注射器针头、支架）的全尺寸和公差检验、植入物的多孔结构分析。
· 电子行业：IC封装、PCBA（焊点质量、气泡率）、连接器的内部结构测量。
· 科研与失效分析：逆向工程、装配件内部变形分析、工艺优化（如注塑成型后的缩痕分析）。
总结
工业CT自适应三维尺寸测量是将工业CT的无损三维成像能力与智能化的全自动计量分析软件相结合的尖端技术。它实现了从“手动检测”到“智能检测”的飞跃，是高端制造业进行质量控制、工艺优化和逆向工程不可或缺的强大工具，正在持续推动着工业质量检测领域的变革。
